Descrizione prodotto
· Questo kit fai-da-te per oscilloscopio è pensato appositamente per l'insegnamento e la formazione professionale in ambito elettronico. Adotta un processore ARM Cortex-M3 e uno schermo TFT a colori. Presenta un circuito semplice e affidabile con una difficoltà di assemblaggio moderata. L'oscilloscopio è estremamente pratico e, una volta completato, gli studenti avranno a disposizione uno strumento utile, di grande supporto per i futuri studi di tecnologia elettronica.
· Alimentazione a batteria: può essere alimentato tramite USB o batteria, eliminando la necessità di un alimentatore esterno. Aggiungendo la piccola scheda JYE118, la batteria può essere ricaricata direttamente.
· Collegamento al PC per il caricamento dei dati: output dei dati della forma d'onda, caricamento della forma d'onda sul PC, salvataggio e visualizzazione tramite PC.
· Le dimensioni complessive di questo nuovo prodotto sono pari a soli 2/3 della versione precedente, rendendolo più adatto all'uso portatile. Il prodotto presenta un firmware migliorato; ad esempio, il trigger funziona in modo affidabile con impostazioni della base dei tempi di 10us e 20us, i dati della forma d'onda possono essere trasmessi tramite porta seriale e visualizzati facilmente sul PC con l'ausilio di altri software (come Gnuplot).
· Applicazioni del prodotto: apparecchiature e circuiti audio, giocattoli elettronici e modelli radiocomandati, revisione di circuiti elettronici automobilistici; manutenzione in loco di apparecchiature elettroniche comuni (condizionatori inverter o alimentatori industriali a inverter, alimentatori switching AC/DC o inverter). Applicazioni che richiedono l'osservazione di variazioni lente del segnale (jitter dei contatti di relè e interruttori, curve di carica e scarica della batteria, misurazione delle caratteristiche dei sensori di temperatura).
Specifiche:
Frequenza di campionamento in tempo reale massima: 1Msps
Precisione: 12Bit
Profondità del buffer di campionamento: 1024 byte
Larghezza di banda analogica: 0-200KHz
Sensibilità verticale: 10mV/Div – 5V/Div (con progressione 1-2-5)
Spostamento verticale regolabile, con indicazioni
Impedenza di ingresso: 1MΩ
Tensione di ingresso massima: 50Vpp (sonda 1:1), 400Vpp (sonda 10:1)
Metodi di accoppiamento inclusi: DC/AC/GND
Intervallo della base dei tempi orizzontale: 10μs/Div – 50s/Div (con progressione 1-2-5)
Con modalità di trigger automatico, convenzionale e singolo, per catturare facilmente forme d'onda istantanee
Trigger disponibile su fronte di salita o di discesa
Posizione del livello di trigger regolabile, con indicazioni
Osservazione della forma d'onda precedente al trigger (ritardo negativo)
Possibilità di bloccare la visualizzazione della forma d'onda in qualsiasi momento (funzione HOLD)
Dotato di sorgente di segnale di test a onda quadra da 1KHz /3.3V
Con visualizzazione digitale dei parametri della forma d'onda; i parametri visualizzabili sono: frequenza, periodo, larghezza d'impulso, duty cycle, valore massimo, valore minimo, valore medio, valore picco-picco, valore efficace
Salvataggio/richiamo della forma d'onda; la forma d'onda non scompare allo spegnimento

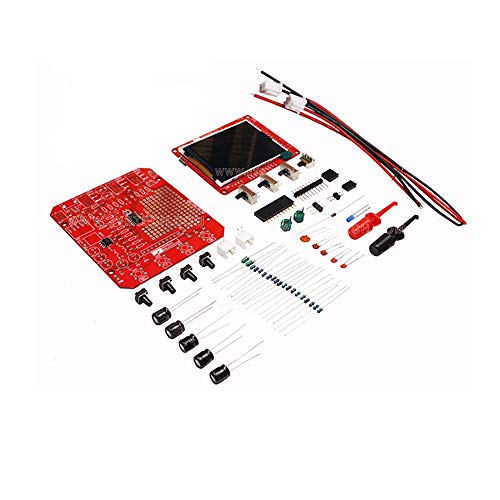

Contenuto della confezione:
La confezione include:

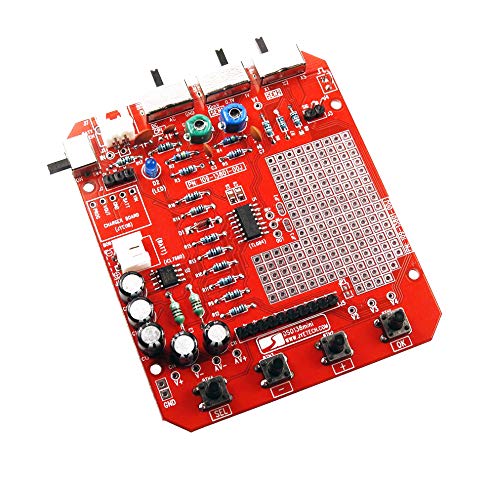

1 set di kit oscilloscopio DSO138mini
