Descrizione prodotto
· Dopo aver ricevuto il kit assemblato, è sufficiente montare la custodia protettiva seguendo le istruzioni per poterlo utilizzare. Il tasso di successo nella realizzazione è elevato e il circuito è semplice e affidabile.

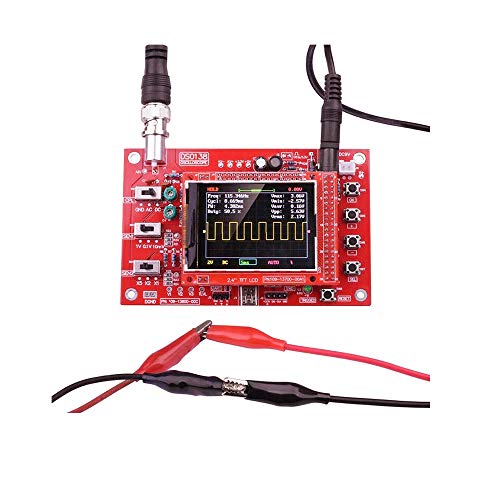

· Il prodotto dispone di modalità automatica, normale e a scatto singolo, facilitando l'acquisizione delle forme d'onda. È disponibile il trigger sul fronte di salita o di discesa. È possibile osservare il display digitale dei parametri della forma d'onda, inclusi frequenza, periodo, larghezza d'impulso, duty cycle, valori MAX./MIN./AVG./Picco-Picco/virtuali. Funzione di memorizzazione della forma d'onda: la forma d'onda non viene persa dopo lo spegnimento.
· Gli studenti possono osservare e misurare efficacemente le forme d'onda dei segnali in molte situazioni, come sincronizzazione audio e video, alimentatori switching a bassa frequenza, ricezione e trasmissione a infrarossi, ecc., per aumentare l'interesse e migliorare i risultati dell'apprendimento.

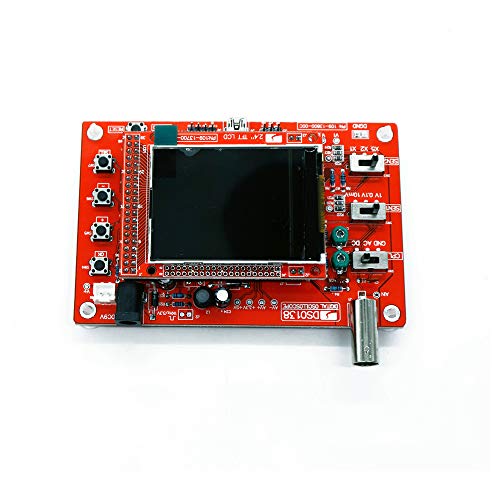

· Il kit utilizza il processore ARM Cortex-M3 (STM32F103C8) e include un display TFT a colori da 2,4 pollici, che può essere utilizzato come scheda di test per lo sviluppo ARM.
· I componenti sui circuiti stampati dell'oscilloscopio sono pre-saldati, non è necessario saldarli autonomamente.
Specifiche:
Elevata frequenza di campionamento in tempo reale: 1Msps
Precisione: 12Bit
Profondità del buffer di campionamento: 1024 byte
Larghezza di banda analogica: 0-200KHz
Sensibilità verticale: 10mV/Div – 5V/Div (in modalità 1-2-5)
Spostamento verticale regolabile, con istruzioni
Impedenza di ingresso: 1MΩ

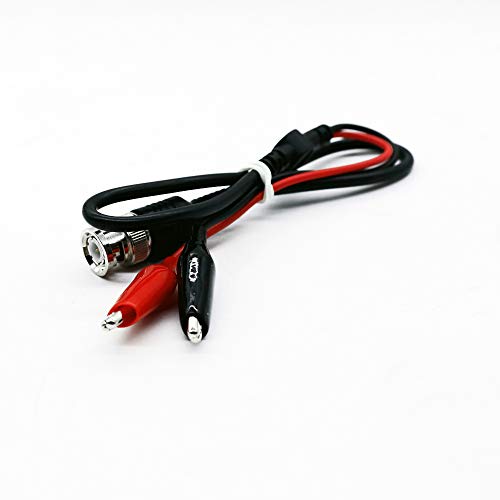

Tensione di ingresso massima: 50Vpp (sonda 1:1), 400Vpp (sonda 10:1)
I metodi di accoppiamento includono DC/AC/GND
Intervallo della base dei tempi orizzontale: 10μs/Div – 50s/Div (in modalità 1-2-5)
Con modalità di trigger automatico, convenzionale e singolo, è comodo per acquisire forme d'onda istantanee
Trigger disponibile sul fronte di salita o di discesa
Posizione del livello di trigger regolabile, con istruzioni
Osservazione della forma d'onda prima del trigger (ritardo negativo)
Possibilità di bloccare la visualizzazione della forma d'onda in qualsiasi momento (funzione HOLD)
Fornito con sorgente di segnale di test a onda quadra da 1KHz /3.3V
