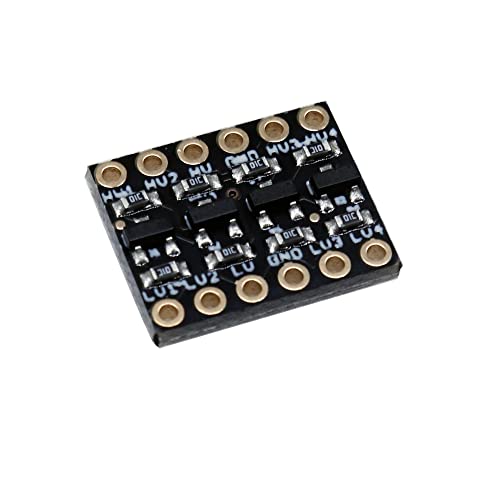

Descrizione prodotto
· Il convertitore di livello logico bidirezionale è un piccolo dispositivo in grado di ridurre in sicurezza i segnali da 5V a 3.3V e di elevare quelli da 3.3V a 5V.
· Questa scheda di traslazione di livello combina la facilità d'uso del BSS138 bidirezionale con il design FET compatibile I2C, seguendo le istruzioni applicative di NXP.
· Ogni traslatore di livello può convertire i 4 pin sul lato alto in 4 pin sul lato basso, fornendo un ingresso e due uscite per ciascun lato.
· Questo traslatore di livello è adatto anche per dispositivi a 2.8V e 1.8V e può eseguire una conversione bidirezionale a 4 canali tra tensione logica alta e tensione logica bassa.
· Utilizzato con I2C, è adatto anche per seriale TTL, SPI a bassa velocità e qualsiasi altra interfaccia digitale unidirezionale e bidirezionale. Non funziona con segnali analogici.
Specifiche:
Dimensioni: 1.52*1.27cm (0.6*0.5)
È compatibile con breadboard e può essere collegato direttamente per l'uso, il che è comodo per applicazioni come Arduino.
Ingresso tensione:
I pin contrassegnati con HV, LV e i due GND forniscono riferimenti di alta e bassa tensione per la scheda; è necessario fornire una tensione regolata stabile per questi due ingressi.
La tensione fornita agli ingressi HV e GND deve essere superiore alla tensione fornita al lato LV. Ad esempio, se si effettua un collegamento da 5V a 3.3V, la tensione sul pin HV deve essere 5V e la tensione su LV deve essere 3.3V.
Canale dati:
Sono presenti quattro canali dati indipendenti sulla scheda di traslazione di livello e ogni canale può convertire i dati avanti e indietro tra alta e bassa tensione. Questi pin sono etichettati come HV1, LV1, HV2, LV2, HV3, LV3, HV4 e LV4.
Il numero alla fine di ogni etichetta specifica il canale del pin, mentre il prefisso HV o LV determina se si trova sul lato alto o sul lato basso del canale.
I prodotti includono:

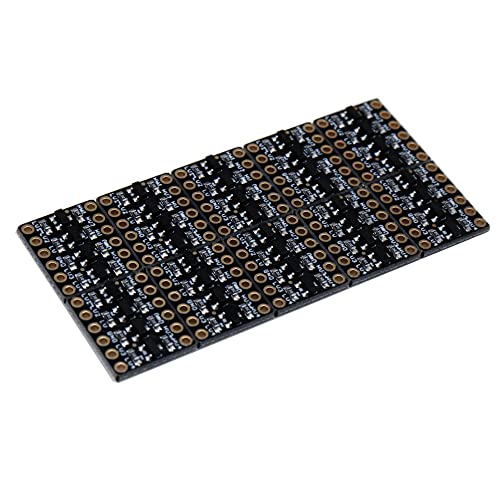

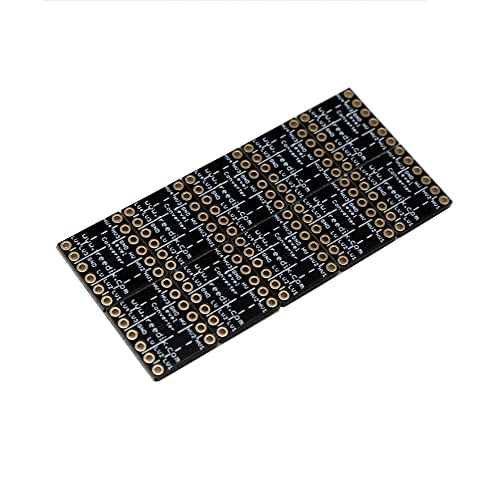

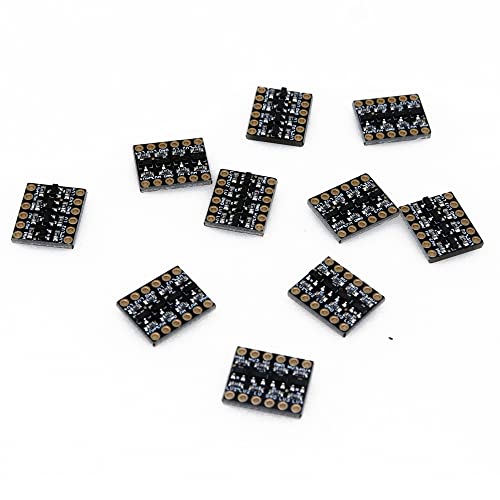

1 10pz* convertitore di livello logico
