Descripción del producto
· Este módulo está diseñado según el principio del divisor de resistencia, que permite reducir en 5 veces la tensión de entrada de la interfaz de terminal
· Comodidad: tamaño reducido, peso ligero y fácil de usar
· La tensión de entrada analógica máxima es de 5V, y la tensión de entrada del módulo de detección de tensión no supera los 25V (5Vx5 = 25V).
· Rango de entrada de tensión: CC 0-25 V, resolución analógica de tensión: 0,00489V
· Este producto es ideal para proyectos de diseño electrónico DIY
Especificaciones:
La tensión de entrada analógica de Arduino es de hasta 5V, por lo que la tensión de entrada del módulo de detección de tensión no puede superar los 25V (5V×5=25V; si se usa un sistema de 3,3V, la tensión de entrada no puede superar los 16,5V (3,3Vx5=16,5V)). Debido a que el chip AVR utilizado por Arduino es un convertidor AD de 10 bits, la resolución analógica de este módulo es de 0,00489V (5V/1023), por lo que la entrada de detección del módulo de detección de tensión corresponde a una tensión mínima de 0,00489V×5=0,02445V.
Rango de entrada de tensión: CC 0－25V
Rango de detección de tensión: CC 0,02445V-25V
Resolución analógica de tensión: 0,00489V

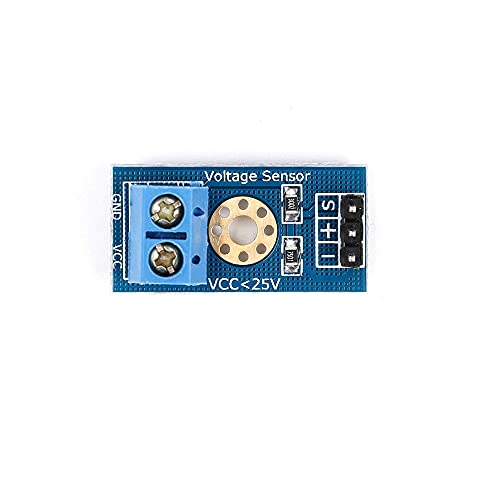

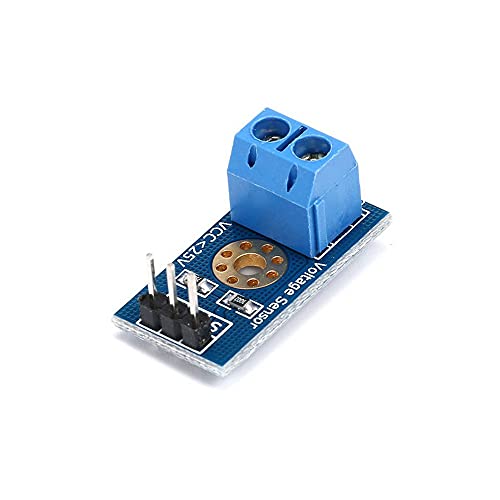

Interfaz de entrada en CC: el terminal positivo se conecta a VCC, el terminal negativo se conecta a GND
Interfaz de salida: "+" se conecta a 5/3,3V
"-" se conecta a GND
"s" se conecta al pin AD de Arduino
Incluye en el paquete:

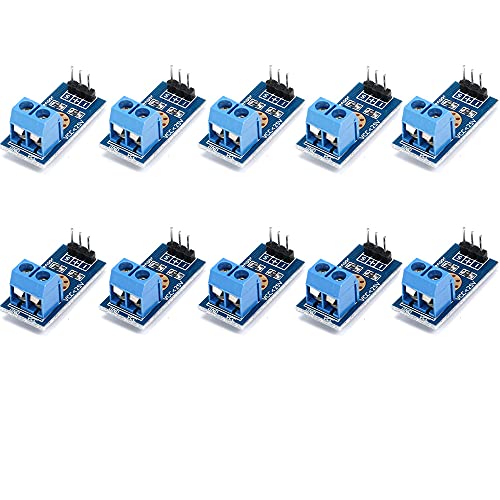

10*Sensor de tensión
